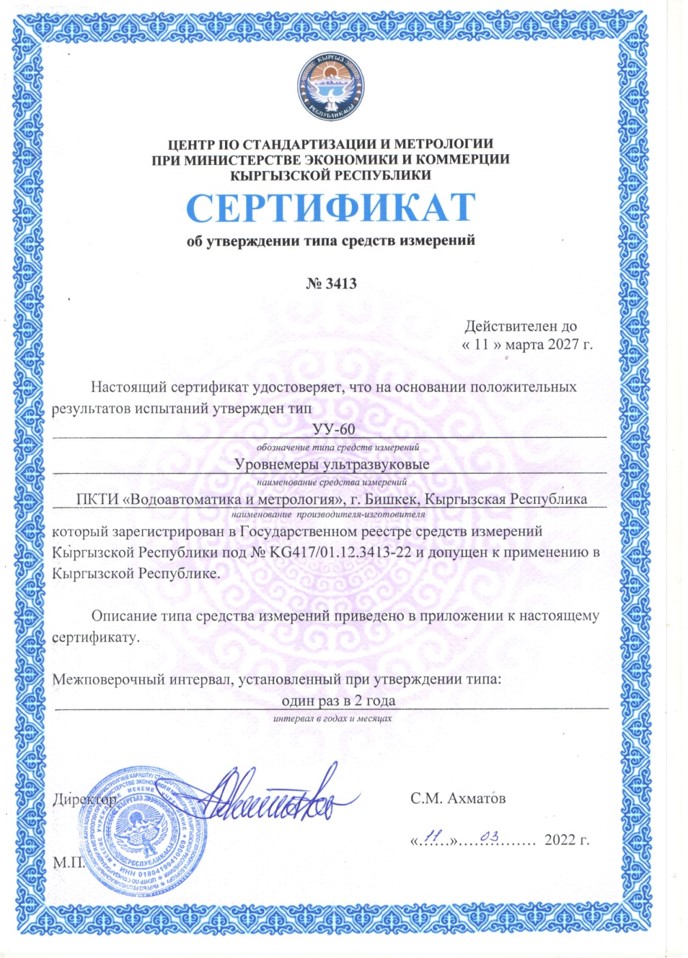

Уровнемеры типа УУ-60 выпускаются в 4 исполнениях, различающихся конструктивным исполнением, напряжением питания, зоной нечувствительности.

Основные характеристики:

• Диапазон измерений до 6 м
• Пределы приведенной основной погрешности ±0,25 %
• Зона нечувствительности 0,24 м или 0,8 м
• Напряжение питания постоянного тока от 9 до 36 В от внешнего источника по линии связи либо от 4 до 24 В от аккумулятора
• Выход – интерфейс RS485, протокол обмена MODBUS

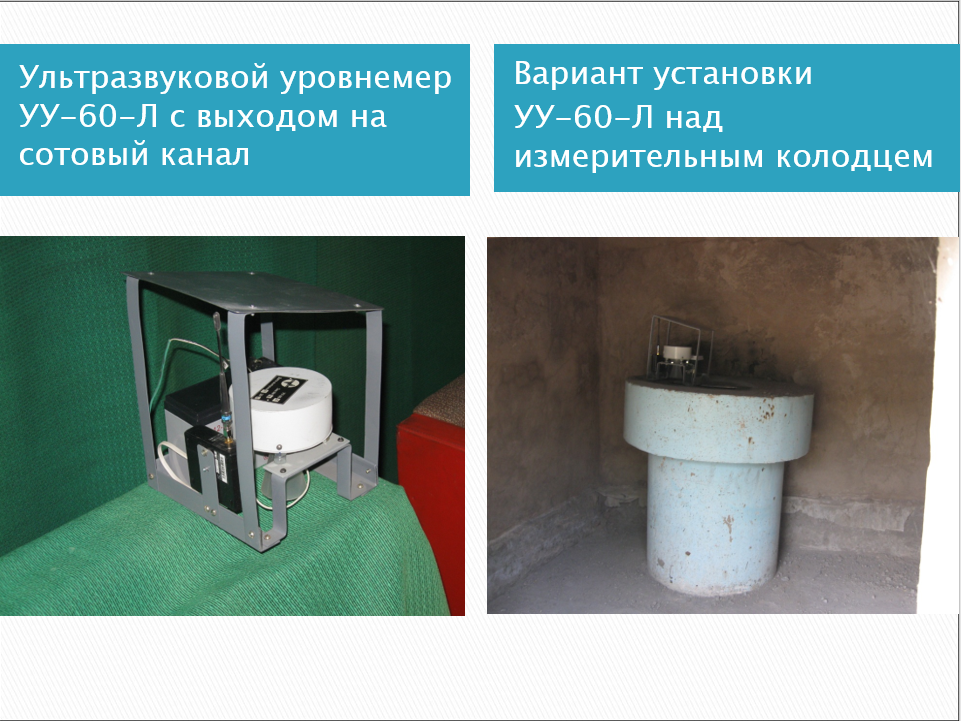

Уровнемеры с локальным питанием имеют выход на сотовый канал связи. Для них разработан конструктив, в котором размещаются уровнемер, GSM-модем, антенна и аккумулятор.

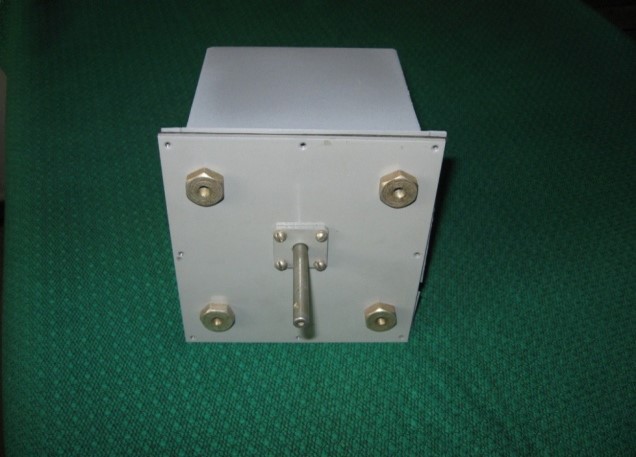

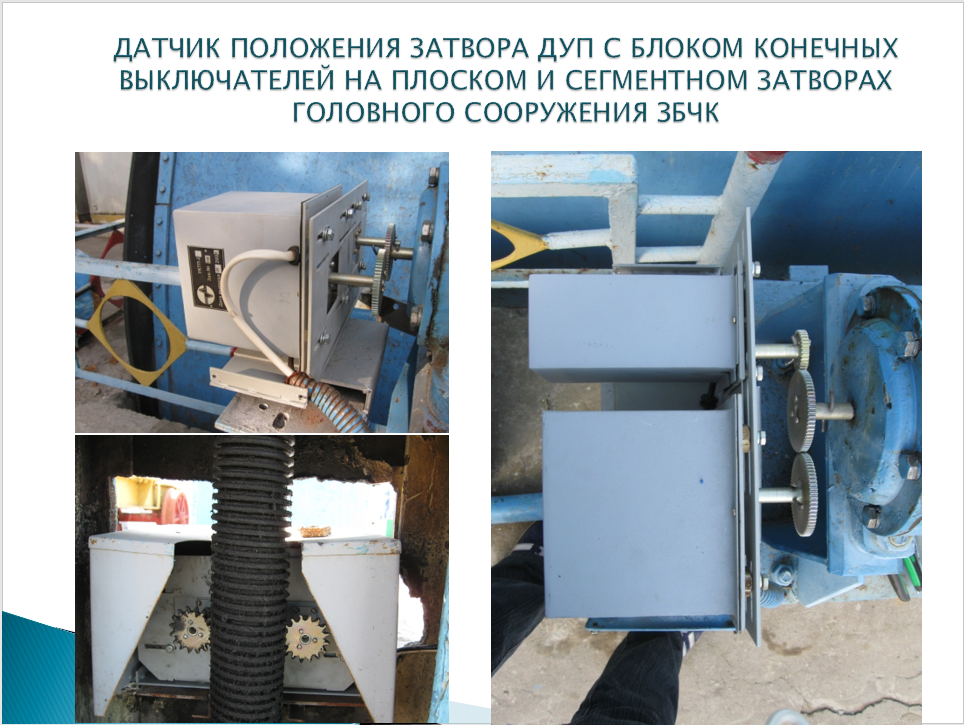

Датчик угловых перемещений ДУП представляет собой многооборотный абсолютный энкодер, который используется для точного измерения угловых перемещений.

Основные характеристики:

• Разрешающая способность до 250 шагов на оборот и 32 оборота
• Многооборотный режим работы
• Напряжение питания от 9 до 36 В постоянного тока
• Выход: интерфейс RS485, протокол обмена MODBUS

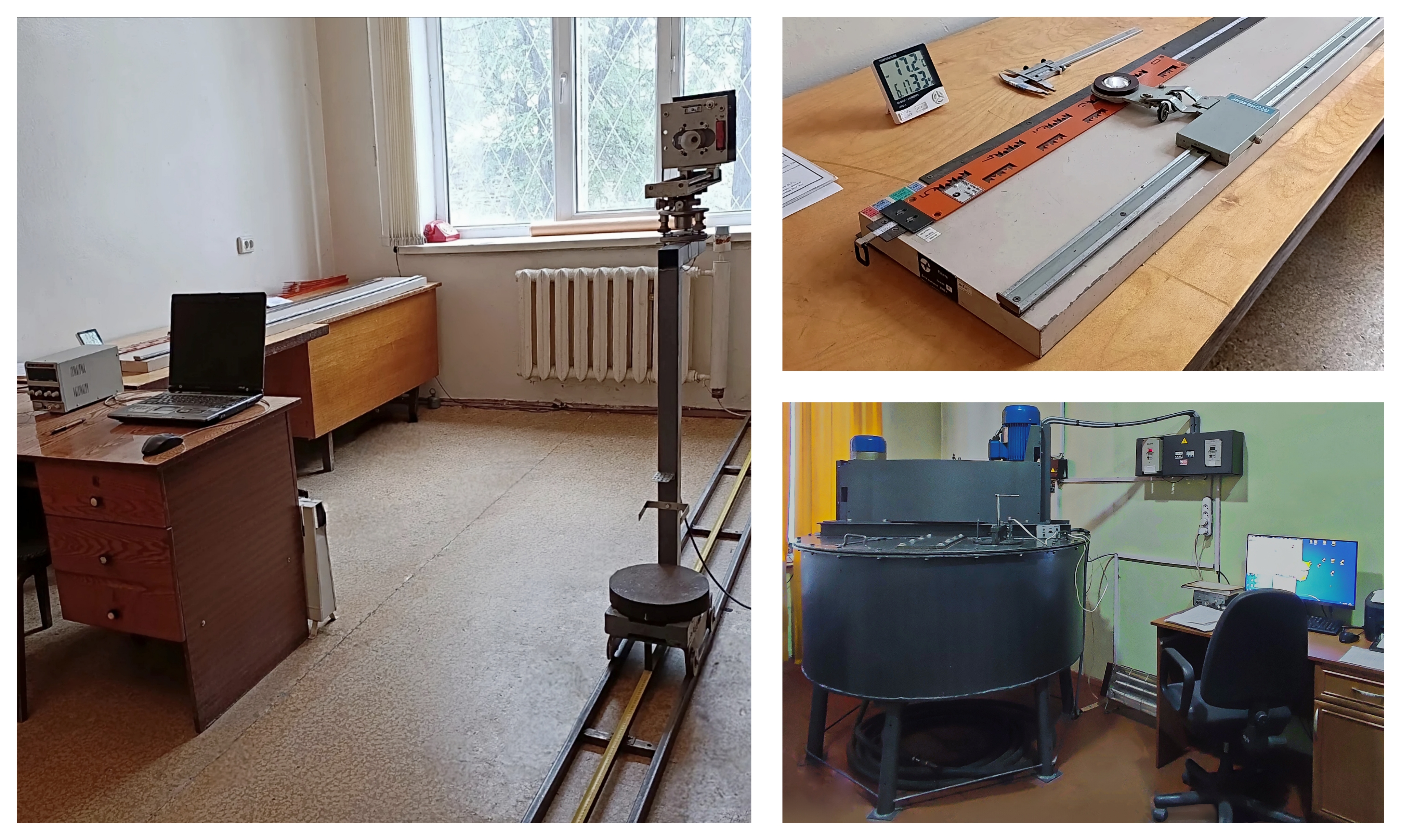

Установка поверочная измерителей скорости УПИС-М предназначена для поверки и калибровки приборов, измеряющих скорость. Используется в лабораторных и полевых условиях.

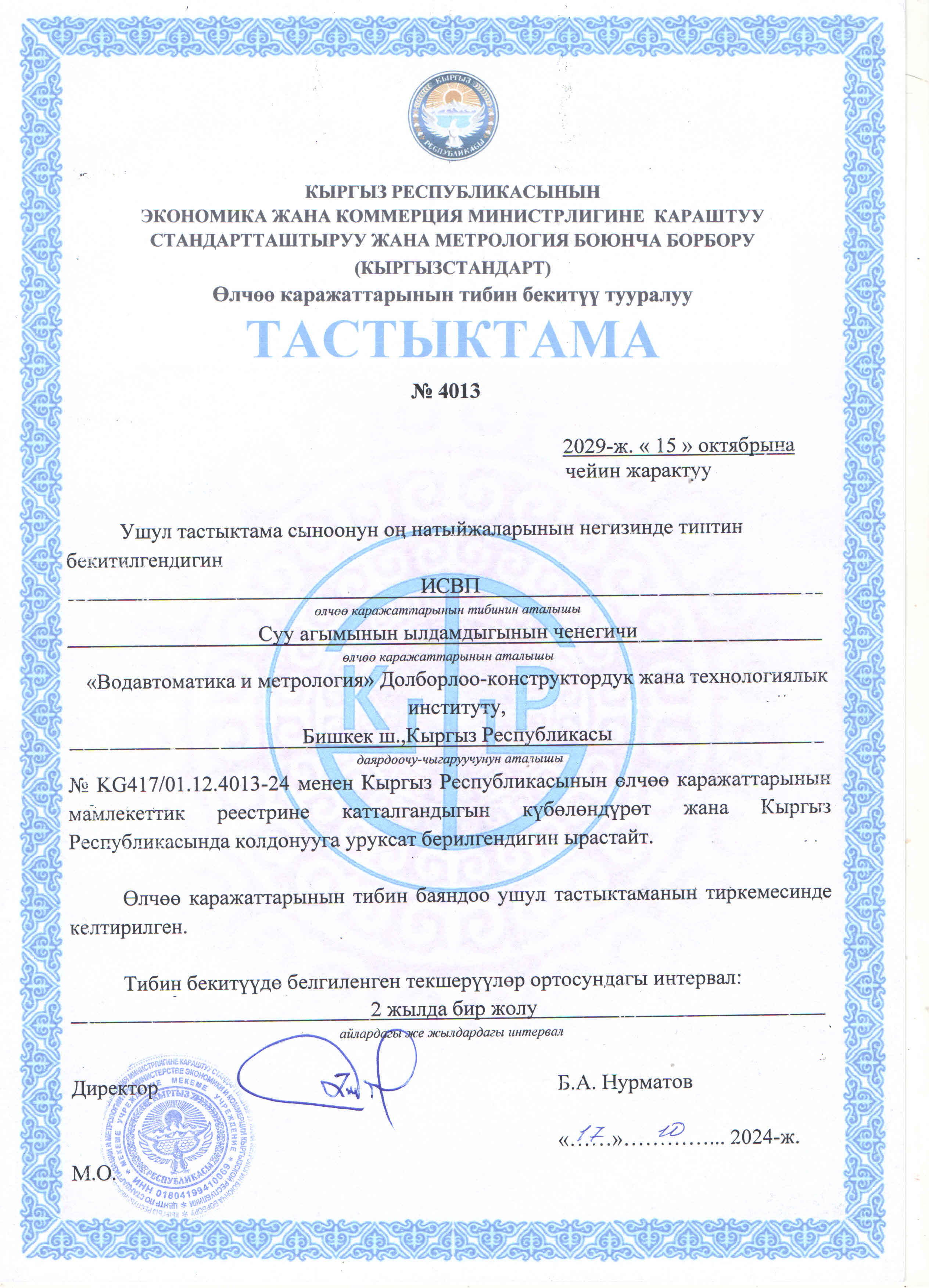

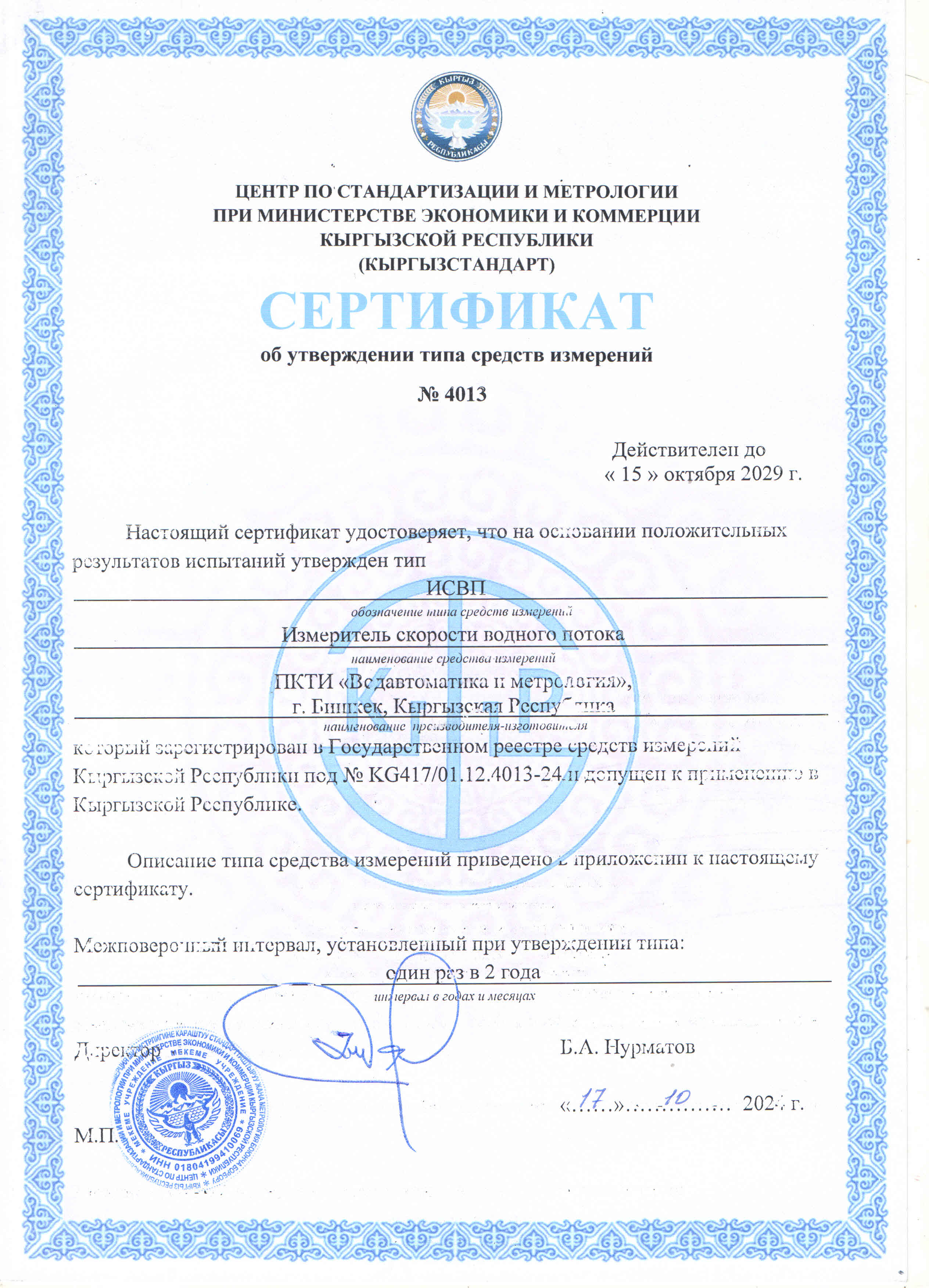

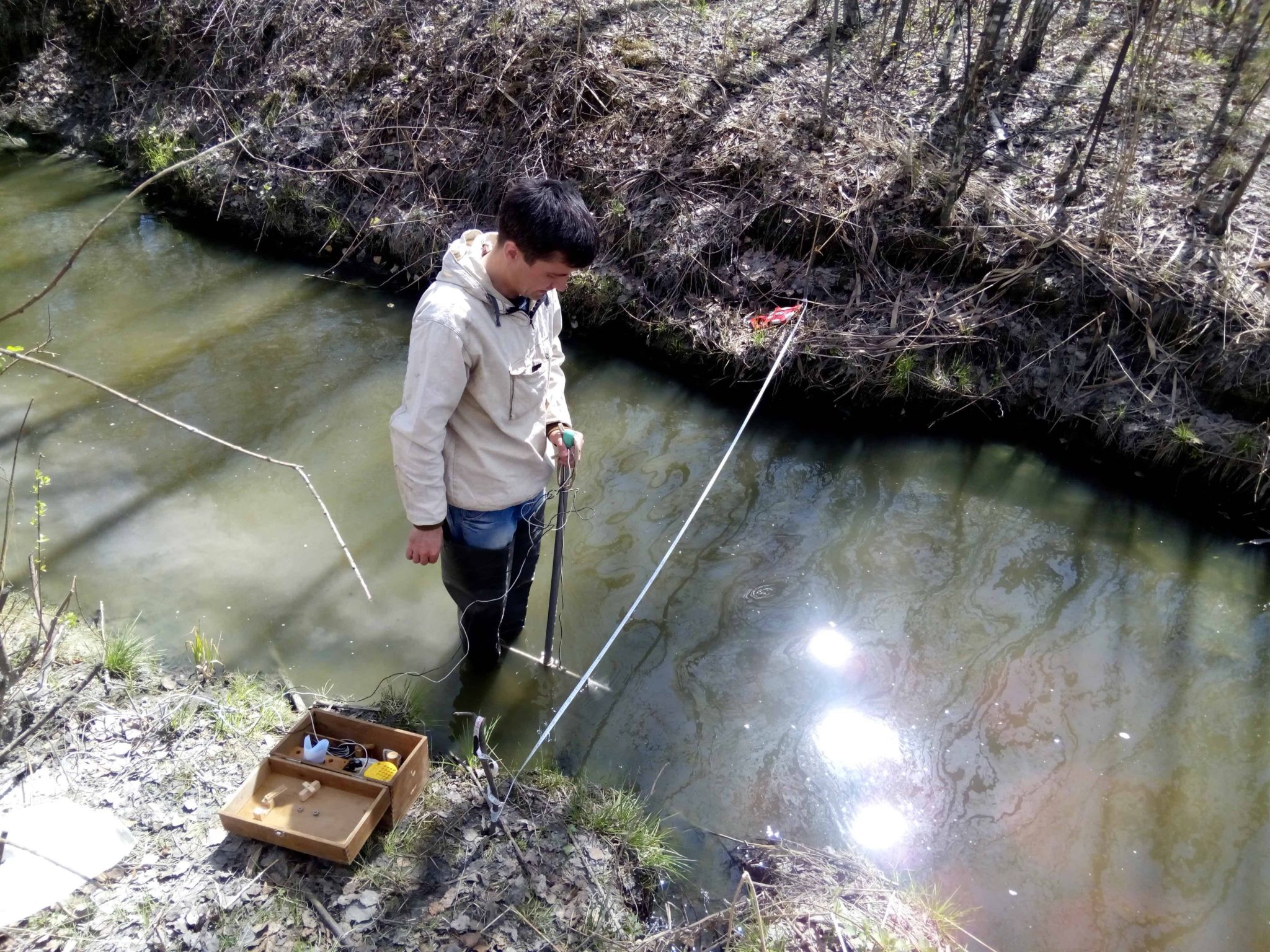

Измеритель скорости водного потока ИСВП предназначен для точных измерений скорости движения воды в различных водоемах. Применяется в гидрометеорологических исследованиях.

Основные характеристики:

• Диапазон измерений скорости: 0,1-5 м/с
• Точность измерений: ±1%
• Интерфейс связи: RS232

Рейка РУГ редставляет собой пластину, выполненную из стали, алюминиевых сплавов, пластмассы или другого материала, стойкого к воздействию воды и окружающей среды или имеющего водостойкое антикоррозийное покрытие.

Шкала рейки выполняется методом сквозной штамповки из фрагментов длиной 100 мм, состоящих из двух групп отверстий специальной конфигурации, расположенных в шахматном порядке. Число фрагментов выбирается в зависимости от номинальной длины шкалы.

Конструкция рейки предусматривает возможность закрепления пластины на твердой плоской основе.

• Рейки РУГ выпускаются 18 типоразмеров с длиной измерительной шкалы от 300 до 2000 мм с градацией между типоразмерами через 100 мм.
• Цена деления шкалы рейки 5 мм.
• Пределы допускаемой абсолютной основной погрешности общей длины шкалы ±0,2 %

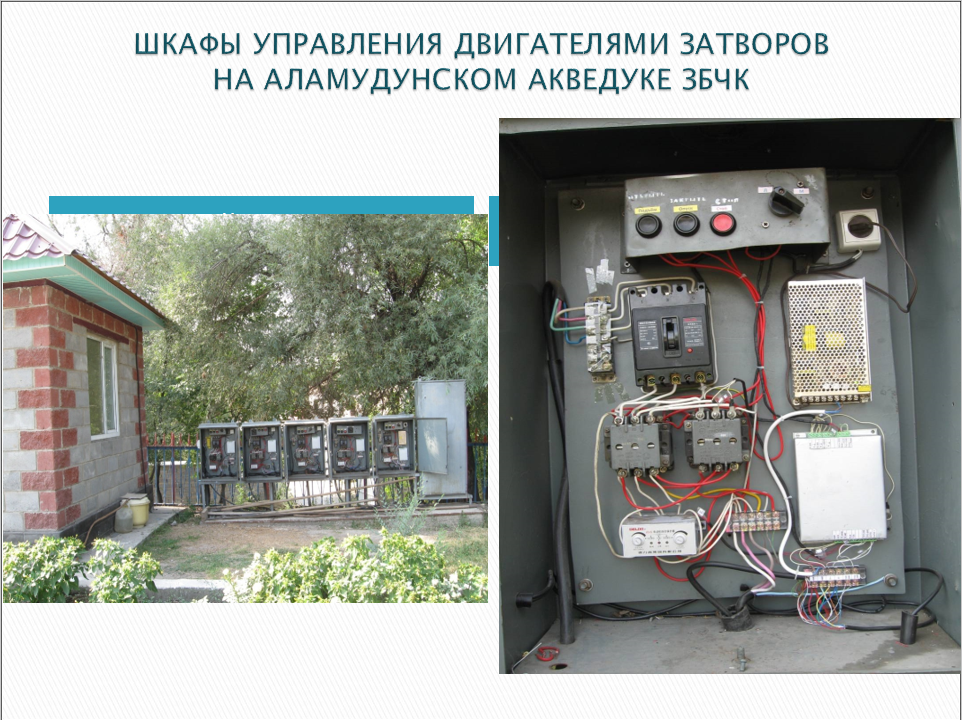

БТУ предназначен для опроса сигналов телесигнализации в шкафах управления на гидротехнических сооружениях и формирования сигналов телеуправления в соответствии с командами компьютера.

• Количество входных цепей ТС постоянного напряжения 24 В – 5;
• Количество выходных коммутируемых цепей ТУ - 2.
• Цепи ТС и ТУ гальванически отделены от внешних цепей.
• Коммутируемое напряжение - 220 В переменного тока.
• Связь БТУ с внешними устройствами управления по интерфейсу типа RS-485
• Напряжение питания от 9 до 36 В постоянного тока.

БКВ предназначен для коммутации электрических цепей при достижении контролируемым объектом установленных крайних положений. БКВ при переходе за верхний или нижний предел установленного предельного значения размыкают электрические цепи телеуправления («Подъем» или «Опускание») в ящике управления затвором.

• Количество выходных коммутируемых цепей – 2.
• Максимальное коммутируемое напряжение постоянного тока 30 В.
• Максимальное коммутируемое напряжение переменного тока 250 В
• Размеры входного вала: длина 50 мм, диаметр 8 мм.
